网站首页防腐胶带热收缩开口套

热收缩开口套

热收缩开口套，又名：热收缩带、热缩缠绕带，用于埋地或架空钢质管道接头焊接处外壁防腐补口?；?，弯管、弯头和三通外壁防腐。

热收缩带是由辐射高密度聚乙烯基材和特种热熔密封胶复合而成。具有较高的抗机械损伤，粘接力强，密封性好，使用寿命长等特性。广泛应用于石油、天然气、化工、城建等行业钢质管网工程中，为管线提供一种优良可靠的防腐蚀?；げ?。补口用热收缩开口套，热收缩带、固定片组成管状体包覆法使用；弯管、弯头和三通防腐时以热缩缠绕方式进行。热收缩带适用于2PE、3PE（热熔胶粘剂）涂层，还使用于损伤Φ≥300mm的补伤修复。

我公司遵照GB/T23257和GB/T51241技术标准，已积累了多年的生产技术经验，已为国内外客户提供不尽其数热收缩带，是国内具有多方面实力的管道防腐补口热收缩开口套厂家。

产品特点：

1、使用灵活方便，粘合性能优异

2、强度高，耐磨损，抗环境应力

3、耐热老化，抗紫外线

4、介电强度高，耐酸碱侵蚀

性能指标：

热熔胶层部分

软化点

110℃

搭接剪切强度

23℃Mpa 1.35
85℃Mpa 0.12

辐射聚乙烯基材部分

拉伸强度	23Mpa	断裂伸长率	420%
体积电阻率	1.60×10¹³	电气强度	32MV/m
耐环境应力开裂 (F50)	1100h	?	?

安装完毕测试

抗冲击性	15.5J	剥离强度	对钢73N/cm 对PE层70N/cm 对FBE层73N/cm
阴极剥离	8mm	?	?

供货信息：

1、颜色：黑色

2、标准厚度：2.00～2.70mm

3、胶层厚度：0.90～1.20mm

4、基材厚度：1.10～1.50mm

5、标准宽度：50～700mm

6、包装：纸箱或编织袋

使用方法：

1、将作业表面和防腐层搭接表面的油污、油脂和泥土污物清理干净，清除至无毛刺、焊渣、飞溅物、焊瘤等缺陷。

2、对钢质面进行符合GB/T 8923要求的除锈，手工应达Sa3级，机械应达到Sa2.5级处理。

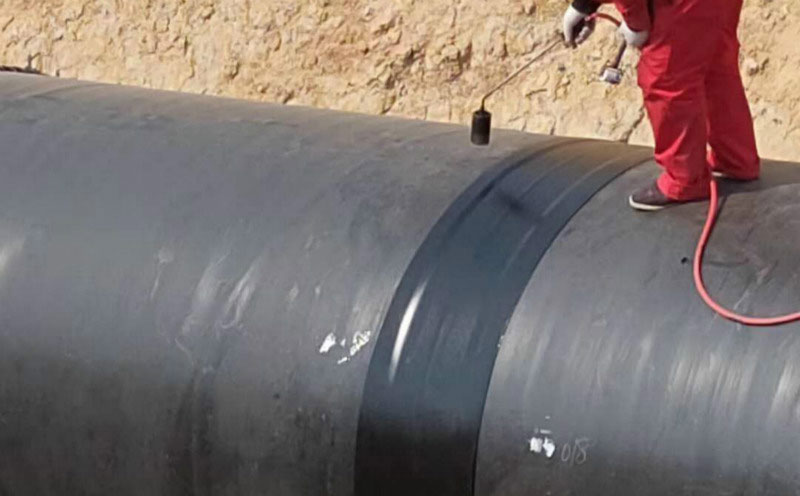

3、管线补口时，沿管径环绕热缩收带后，先将固定片通过加热，粘接在适应的热收缩带接头部位，形成筒式状。随后移离需作业段，用火焰沿周向均匀加热，达到收缩。随之再沿径向分别向两侧加热，受热力作用收缩，内层热胶同时熔化包覆填充于作业表面，发现套体两端有胶溢出为宜。

4、弯管、弯头和三通防腐时，将热收缩带匀称搭接缠绕，随时调整火焰对带外表面烤缩，搭接处少有溢胶为好。

5、安装过程中按温度要求调整火焰均匀加热，排出空气避免出现汽包和皱痕，对操作中出现的皱褶或气泡，及时用硅橡胶辊轮进行处理，达到整平压实。

6、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下露天使用。

产品运储：

1、直立、防暴晒、防雨淋、防止压坏变形。

2、应在阴凉，温度5～30℃，相对湿度＜75%的库房中存放，并远离热源与明火。

3、保质期限12个月。
