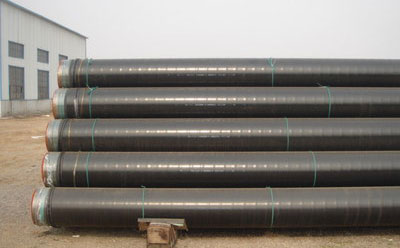

聚乙烯防腐层专用料，又名：聚乙烯专用料，也称聚乙烯防腐颗粒。主要用于石油、化工、城建行业中埋地或架空的输油、输气、给排水，介质温度＜200℃的钢质管道外壁防腐蚀?；?。我公司产品是针对高密度聚乙烯（HDPE）耐环境应力开裂性能指标低，使其满足SY/T 0413-2002和GB/T 23257-2017技术标准要求，专为埋地钢质管道选用做聚乙烯防腐层时研制的新一代聚乙烯专用料。

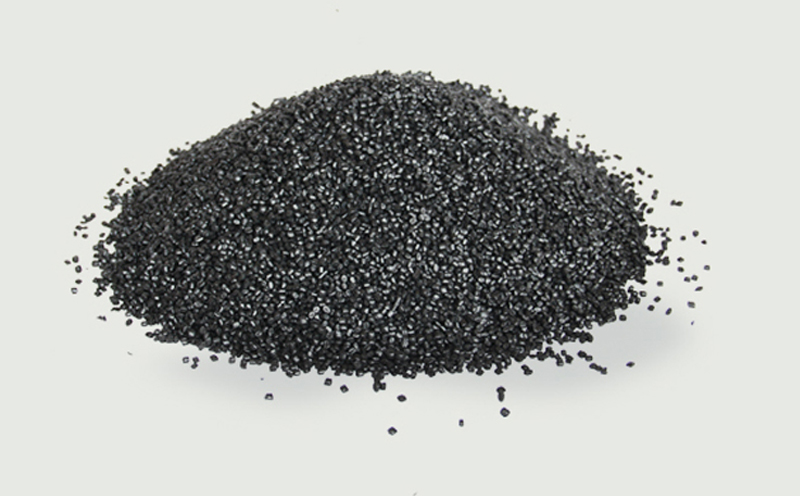

我公司生产的聚乙烯防腐层专用料是以高、低两级密度的聚乙烯树脂为主料，添加抗环境应力开裂材料和优质的抗氧化材料、防老化材料及多元素的新性能助剂和色母，通过双螺高混塑化、挤出、球型切粒、旋风分离、适度分类等流程精制而成。该产品经多年来应用验证各项技术指标完全达到所执行的标准要求，已创下诸多的优良业绩，成为广大用户可信赖的聚乙烯专用料厂家。
1、耐环境应力开裂性能高：＞1600 h
2、性能优良抗冲击：＞1500 n/cm
3、低温韧性好：＜－65℃
4、具有优良的抗紫外线、耐老化、高电阻等特性。
|
项目名称 |
单 位 |
数 值 |
项目名称 |
单 位 |
数 值 |
||
|
聚乙烯专用料颗粒 |
聚乙烯专用料压片 |
||||||
|
密 度 |
g/cm3 |
0.96 |
体积电阻率 |
Ω·m |
8.42×1013 |
||
|
色母含量 |
% |
2.1 |
耐环境应力开裂(F50,50℃) |
h |
1650 |
||
|
熔体流动速率 (190℃,2.16kg) |
g/10min |
0.49 |
耐化学介质腐蚀(23℃±2℃,7d) |
10%HCI |
拉伸强度率 |
% |
90.4 |
|
氧化诱导期 (200℃) |
Min |
52.5 |
断裂伸长率 |
% |
95.3 |
||
|
耐热老化 (100℃,2400h) |
% |
14.3 |
10%NaOH |
拉伸强度率 |
% |
95.0 |
|
|
聚乙烯专用料压片 |
断裂伸长率 |
% |
98 |
||||
|
拉伸强度 |
MPa |
25.6 |
10%NaCI |
拉伸强度率 |
% |
95.9 |
|
|
断裂伸长率 |
% |
907 |
断裂伸长率 |
% |
100 |
||
|
维卡软化点 |
℃ |
120 |
耐紫外线老化 (336h) |
拉伸强度率 |
% |
81.3 |
|
|
脆化温度 |
℃ |
-66 |
断裂伸长率 |
% |
82.9 |
||
|
电气强度 |
MV/m |
29.35 |
备???注 |
黑色 |
|||
1、包装选用高纺塑编复合袋，25kg/袋
2、可根据客户需要定制加工
根据本公司生产的聚乙烯防腐层专用料加工性能，可采用挤出包覆工艺或挤出缠绕工艺。使用时通常熔体温度按照170℃～240℃设定。
1、挤出机预热的时间和温度：1区=150℃；2区=160℃；其他区=180℃～200℃；预热4小时以上。
2、挤出机生产时温度调整；1区=170℃；2区=180℃；（3区～4区=200℃～220℃）其他区=180～200℃。
3、生产中断1小时以上，应将挤出机温度降至预热时的温度，以防过热包死螺杆并造成机中存料老化和设备受损。
4、生产中断时挤出机中的料可能会过热熔融（“流水”），将余料即时排净，再开机时按2调温开机。
5、应把挤出机名区温度精度控制在±3℃内，各加热区的冷却要有效。
6、产品最高烘干温度70℃，如存放时间较长，使用时最好采用热风烘干，烘干条件为70℃/1h。
7、以上温度参数为建议值，实际中请根据现场和设备情况调整至合适的工艺参数。
1、运储使用中：防潮（若受潮必须经烘干后再用）、防油污、防酸碱、防暴晒、注意明火。
2、在常温＜35℃，相对湿度＜75%的环境下存储。
3、保质自生产日期12个月。
友情链接 link
